| 產品名稱：輸送鏈 |
 |
| 產品型號：TYPE |
| 使用材料：鋼材 |
| 產品規格：TYPE |
| 所屬分類：輸送鏈 |
產品簡介：
|

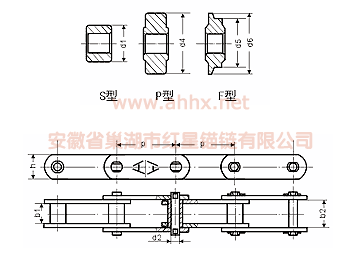

NE型板鏈式提升鏈主要技術參數
| 型號 | 節距 | 滾子外徑 | 銷軸直徑 | 銷軸長度 | 內節內寬 | 鏈板厚 | 鏈板寬 | 鏈鉤高 | | NE15 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | - | | NE30 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | - | | NE50 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 110 | | NE100 | 200 | 41(44.5) | 17.1 | 120 | 51.8 | 10 | 60 | 125 | | NE150 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 125 | | NE200 | 250 | 63.5 | 31.75 | 146 | 67.4 | 12 | 90 | 150 | | NE300 | 250 | 63.5 | 31.75 | 146 | 67.4 | 12 | 90 | 150 | | NE400 | 300 | 70 | 35 | 170 | 75 | 16 | 100 | 180 |
產品名稱：FU系列輸送鏈技術數據表 | 型號 | 節距 | 滾子外徑 | 銷軸直徑 | 銷軸長度 | 內節內寬 | 鏈板厚 | 鏈板寬 | 鏈鉤高 | 其他說明 | | FU150 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | 48 | - | | FU200 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 65 | - | | FU270 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 85 | - | | FU350 | 200 | 41(44.5) | 19.1 | 120 | 51.8 | 10 | 60 | 123 | - | | FU410 | 200 | 41(44.5) | 19.1 | 120 | 51.8 | 10 | 60 | 148 | - | | FU500 | 300 | 63.5 | 31.75 | 146 | 67.4 | 12 | 90 | 180 | - | | FU600 | 300 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 215 | - | | FU700 | 300 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 215 | - | | FU200 煤粉型 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 90 | 雙折鏈鉤 | | FU270 煤粉型 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 130 | 雙折鏈鉤 | | FU350 煤粉型 | 200 | 41(44.5) | 19.1 | 120 | 51.8 | 10 | 60 | 165 | 雙折鏈鉤 | | FU410 煤粉型 | 200 | 41(44.5) | 19.1 | 120 | 51.8 | 10 | 60 | 230 | 雙折鏈鉤 | | FU200 傾斜型 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 90 | D型鏈鉤 | | FU270 傾斜型 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 130 | D型鏈鉤 | | FU350 傾斜型 | 200 | 41(44.5) | 19.1 | 120 | 51.8 | 10 | 60 | 165 | D型鏈鉤 | | FU410 傾斜型 | 200 | 41(44.5) | 19.1 | 120 | 51.8 | 10 | 60 | 230 | D型鏈鉤 | | FU350 強力型 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 123 | - | | FU410 強力型 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 148 | - |
DS系列輸送鏈技術數據表
| 型號 | 節距 | 滾子外徑 | 銷軸直徑 | 銷軸長度 | 內節內寬 | 鏈板厚 | 鏈板寬 | 鏈鉤高 | | DS400 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | - | | DS540 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | - | | DS640 | 250 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 |
|
| |
|
|
|
|
|
|
|
