一、螺旋輸送機的特點和應用范圍

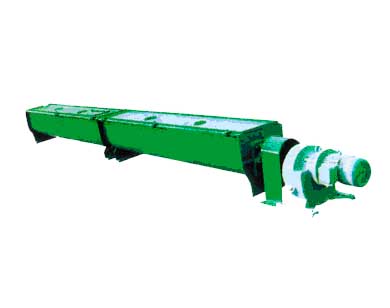

螺旋輸送機是一種不帶擾性牽引構件的連續輸送設備，它是利用螺旋的旋轉將物料沿固定的機殼推移而進行輸送工作的，結構比較簡單。橫截面的外形尺寸不大，便于在中間若干個位置上進行中間卸料或加載，在輸送過程中物料和外界隔絕，操作安全方便。GX型螺旋輸送機適宜于輸送粉末、粒狀、小塊狀物料，如煤粉、水泥、砂、谷類、小塊煤、石子等。不宜輸送變質的、粘性大的、易結塊的物料。工作環境的溫度為-20℃～+50℃，物料溫度低于200℃，可水平或傾斜輸送物料（傾角小于20°）。
二、技術參數
本系列螺旋機的螺旋直徑有七種：
φ150、φ200、φ250、φ300、φ400、φ500、φ600
螺旋機長度從3m到70m 每隔0.5m一檔。用戶可以根據需要，自由選擇。
GX型螺旋輸送機依適用場合要求不同分為S制法和D制法兩種：
S制法：帶有實體螺旋面式螺旋，其螺旋等于直徑的0.8倍;
D制法：帶有帶式螺旋，其螺旋等于直徑。
GX型螺旋輸送機的出料口有方形出料口、手推式出料口和齒條式出料口三種。
現以煤粉、蘇打、水泥為例，表示本系列螺旋機在最大轉速下的最大輸送量。見表1.
表1 GX型螺旋機的輸送量
螺旋直徑
mm | 煤粉 | 蘇打 | 水泥 |
最大轉速
r/min | 最大輸
送量t/h | 最大轉速
r/min | 最大輸
送量t/h | 最大轉速
r/min | 最大輸
送量t/h |
150 | 190 | 4.5 | 120 | 3 | 90 | 4.1 |
200 | 150 | 8.5 | 120 | 7.2 | 75 | 7.9 |
250 | 150 | 16.5 | 90 | 10.6 | 75 | 15.5 |
300 | 120 | 23.3 | 90 | 18.3 | 60 | 21.4 |
400 | 120 | 54 | 75 | 36.1 | 60 | 51 |
500 | 90 | 79.5 | 75 | 70.5 | 45 | 74.2 |
600 | 90 | 139 | 60 | 92.5 | 45 | 128.3 |
三、螺旋機的方形出料口尺寸表和安裝尺寸表
表2 方形進出料口尺寸表
螺旋直徑 | 進料口安裝尺寸 | 出料口安裝尺寸 |
A | B | C | D | d1 | M1 | M | N | S | E | d2 |
150 | 170 | 236 | 216 | 75 | 9 | 176 | 242 | 216 | 135 | 8 | 9 |
200 | 220 | 306 | 272 | 100 | 9 | 226 | 306 | 272 | 165 | 8 | 9 |
250 | 270 | 356 | 330 | 120 | 9 | 276 | 374 | 330 | 195 | 10 | 9 |
300 | 320 | 428 | 386 | 140 | 13 | 328 | 426 | 386 | 225 | 10 | 13 |
400 | 420 | 528 | 492 | 160 | 13 | 428 | 536 | 492 | 280 | 10 | 13 |
500 | 528 | 662 | 612 | 160 | 17 | 536 | 662 | 612 | 340 | 15 | 17 |
600 | 628 | 762 | 720 | 180 | 17 | 636 | 764 | 720 | 430 | 15 | 17 |
表3 GX型螺旋輸送機外形尺寸表
螺旋
直徑D | 螺旋機長度m | A | B | C | E | F | G | I | J | K | h | M | N | Z | P | Q | R | S | f | i | d
(gc) | b
(d4) | t |
頭節
（按長度
頂1節） | 中間節
（按長度
頂1節） | 尾節（按長度
頂1節） |
| 150 | 1.5;2 | 1;1.5;2 | 1.5;2 | 272 | 314 | 140 | 70 | 110 | 160 | 85 | 15 | 17 | 122 | 13 | 16 | 120 | 190 | 102 | 100 | 50 | 165 | 60 | 30 | 8 | 33 |
| 200 | 1.5;2;2.5 | 1.5;2;2.5 | 1.5;2;2.5 | 342 | 384 | 180 | 80 | 140 | 200 | 110 | 18 | 25 | 152 | 15 | 16 | 150 | 220 | 123 | 200 | 60 | 195 | 80 | 40 | 12 | 43.5 |
| 250 | 392 | 464 | 220 | 140 | 200 | 260 | 135 | 20 | 28 | 182 | 17 | 20 | 180 | 270 | 125 | 200 | 70 | 225 | 100 | 50 | 16 | 55 |
| 300 | 468 | 555 | 270 | 160 | 240 | 320 | 160 | 22 | 28 | 213 | 20 | 20 | 210 | 300 | 130 | 200 | 75 | 250 | 120 | 60 | 18 | 65.5 |
| 400 | 1.5;2;3 | 1.5;2;3 | 1.5;2;3 | 572 | 685 | 340 | 220 | 320 | 400 | 210 | 22 | 30 | 273 | 25 | 25 | 270 | 350 | 145 | 300 | 90 | 310 | 160 | 80 | 24 | 87 |
| 500 | 706 | 823 | 400 | 300 | 400 | 500 | 264 | 30 | 35 | 333 | 25 | 25 | 330 | 450 | 165 | 300 | 100 | 375 | 200 | 100 | 28 | 108 |
| 600 | 806 | 973 | 500 | 400 | 500 | 600 | 314 | 30 | 40 | 380 | 30 | 30 | 380 | 550 | 170 | 300 | 119 | 415 | 240 | 120 | 32 | 129 |
