| 產品名稱：HL型斗提機 |
 |
| 產品型號：HL300,HL400 |
| 使用材料：鋼材 |
| 產品規格：HL300,HL400 |
| 所屬分類：斗提機 |
產品簡介：
|
一、用途及特點 | 我公司所生產的HL型斗式提升機是一種環鏈斗式提升機。提升機由運行部分(料斗和鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊鏈輪的下部區段、中部機殼、驅動裝置和逆止制動裝置等組成。
HL型斗提機的料斗利用“挖取法”裝載，利用“混合卸料法”卸載。
HL型斗提機運行平穩，可用來輸送溫度較高的物料。用來輸送粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、石塊、砂、粘土、礦石等。
本提升機有兩種料斗－深圓底型料斗和淺圓底型料斗。
深圓底型料斗適于輸送干燥的，松散的，易于拋出的物料，如水泥、煤塊、干砂、碎石等。
淺圓底型料斗適于輸送潮濕的，容易結塊的，難于拋出的物料，如濕砂、型砂等。
HL型斗提機有兩種規格：
HL300 HL400
輸送量在16～47.2m3/h之間，提升高度在4.5～30m范圍內。
HL型斗式提升機為便于使用，具有不同制法和裝法
㈠按料斗型式分為：
S制法－帶有深圓底型料斗；Q制法－帶有淺圓底型料斗
㈡按上部區段卸料口型式分為：
X1制法－帶有傾斜法蘭盤的卸料口；X2制法－帶有水平法蘭盤的卸料口。
㈢按提升機傳動裝置的相對位置分為：
左裝和右裝
㈣按下部區段進料口型式分為兩種
J1制法：進料口的底與水平面成45°角；J2制法：進料口的底與水平面成60°角。
㈤按中間機殼側面檢視門分為四種
K1制法：中間機殼帶有下端左檢視門；K2制法：中間機殼帶有下端右檢視門；
K3制法：中間機殼帶有上端左檢視門；K4制法：中間機殼帶有上端右檢視門。
㈥按中間機殼端面檢視門分兩種

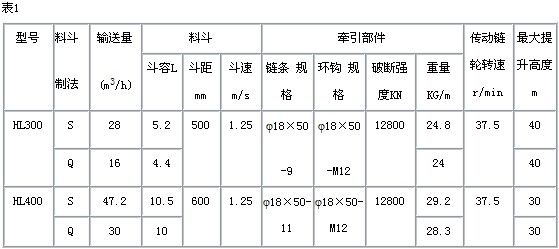

Z1制法：中間機殼帶有下端檢視門；Z2制法：中間機殼帶有上端檢視門。 二、技術參數 |
注:表中所列輸送量,對于S制法的料斗按充滿系數ψ=0.6計算得來,對于Q制法料斗ψ=0.4計算得來.

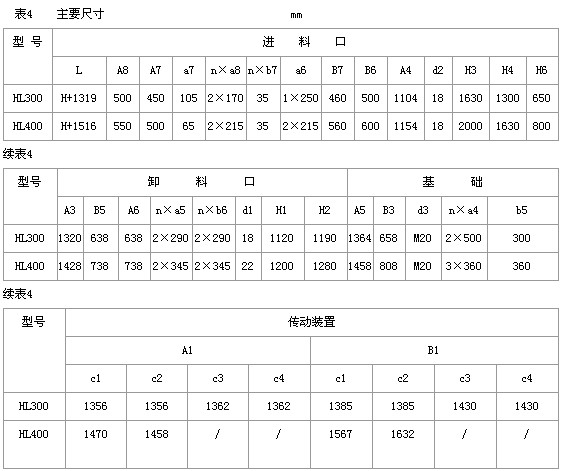

三、HL型斗式提升機外形圖和尺寸表
|
| |
|
|
|
|
|
|
|
