| 產品名稱：單雙向螺旋閘門 |
 |
| 產品型號：單、雙 |
| 使用材料：鋼材 |
| 產品規格：C×C |
| 所屬分類：閘門 |
產品簡介：
|
螺旋閘門適用于50mm以下塊狀、粉狀物料，作庫底開關好調節給料量使用，在建材、冶煉、化工等行業獲得廣泛使用。
螺旋閥門粉單、雙向兩種，驅動輪分手輪和鏈輪兩種。手輪使用于高度1.7mm以下操作，鏈輪使用于高度在1.7mm以上操作。

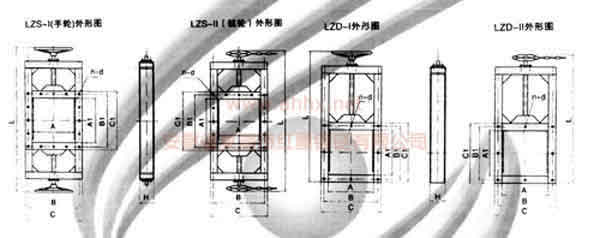

 螺旋閥門的尺寸表 型號規格
C ×C | 尺 寸 | A | B | F | G | D | a1 | n1×n2 | b1 | n2×b2 | n3×Φd | | 200×200 | 770 | 126 | 660 | 306 | 250 | 260 | 1×140 | 260 | 1×140 | 16×Φ17 | 單向 | 250×250 | 870 | 126 | 760 | 356 | 250 | 298 | 1×140 | 298 | l×140 | 16×Φ19 | | 300×300 | 970 | 126 | 900 | 406 | 250 | 360 | 1×200 | 360 | l×200 | 16×Φ19 | | 400×400 | 1185 | 140 | 1110 | 516 | 320 | 456 | 2×140 | 456 | 2×140 | 24×Φ19 | | 490×490 | 1370 | 140 | 1290 | 606 | 320 | 546 | 3×140 | 546 | 3×140 | 32×Φ19 | | 600×600 | 1972 | 160 | 1830 | 726 | 320 | 670 | 3×180 | 670 | 3×180 | 32×Φ19 | | 700×700 | 2172 | 160 | 2030 | 830 | 320 | 772 | 3×200 | 772 | 3×200 | 32×Φ19 | | 800×800 | 2290 | 160 | | 926 | 320 | 870 | 3×220 | 870 | 3×220 | 32×Φ24 | | 700×700 | 1888 | 160 | 1770 | 830 | 320 | 772 | 3×200 | 772 | 3×200 | 32×Φ19 | |
|
| |
|
|
|
|
|
|
|
